Рисунки: внешнее и внутреннее строение насекомого (таракан)Учебные материалы по биологии / Общая энтомология / Рисунки: внешнее и внутреннее строение насекомого (таракан)
Рисунок 1 - Наружное строение насекомого (черного таракана):
самец (А) и самка (Б)
- усики; 2 - ротовые придатки; 3 - переднеспинка; 4 - надкрылье; 5 - бедро; 6 - голень; 7 - лапка; 8 - десятый сегмент брюшка; 9 - церки

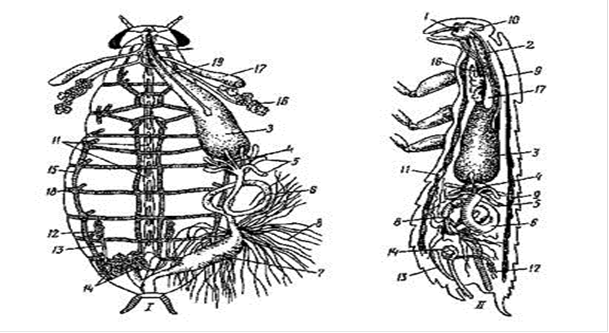

Рисунок 2 - Внутреннее строение насекомого (таракана):
/ - вид сверху; // - вид сбоку;
- глотка; 2 - пищевод; 3 -- зоб; 4 - мускульный желудок; 5 - слепые отростки кишечника; 6 - средняя кишка; 7 задняя кишка; 8 - мальпигиевы трубочки; 9 - спинной сосуд с рядом сердец; 10 -~ надглоточный ганглий; 11- брюшная нервная цепочка; 12 - семенник; 13, 14 - придаточные железы полового аппарата; 15 - трахеи; 16 - слюнная железа; 17 - ее резервуар; 18 - дыхальца; 19 - симпатическая нервная система
