Экспериментальные данные по светорассеяниюУчебные материалы по биологии / Использование дифракционных методов для анализа структуры, фракционного состава и равновесных взаимодействий биологических макромолекул / Экспериментальные данные по светорассеяниюСтраница 2

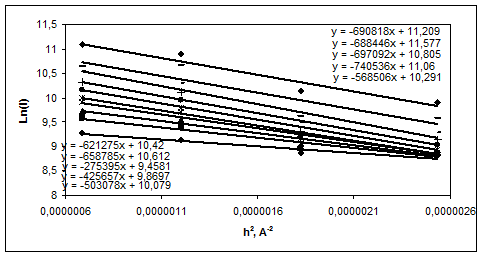

Рис. 6. Графики Гинье для объединенной сыворотки, титруемой ПЭГ-6000 (метод светорассеяния). Нижние графики соответствуют меньшим концентрациям ПЭГ-6000, а верхние - большим, соответственно

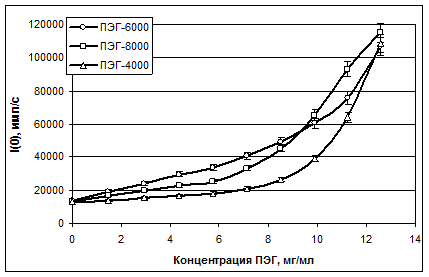

Рис. 7. Значения интенсивностей светорассеяния (I(0)) от комплексов «ПЭГ-белки», образующихся в объединенной сыворотке крови при взаимодействии сывороточных белков с различными ПЭГ

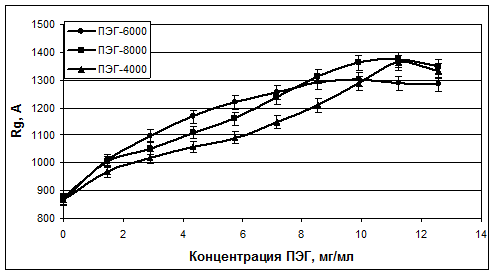

Рис. 8. Средние значения радиусов инерции (Rg) комплексов «ПЭГ-белки», образующихся в объединенной сыворотке крови при взаимодействии сывороточных белков с ПЭГ-4000, ПЭГ-6000 и ПЭГ-8000

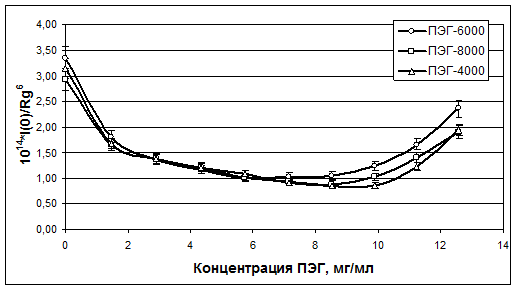

Рис. 9. Значения параметра 1014*I(0)/Rg6, пропорционального среднему физическому титру комплексов «ПЭГ-белки», образующихся в объединенной сыворотке крови при взаимодействии сывороточных белков с ПЭГ различной молекулярной массы
На рис. 7-8 приведены сводные графики изменения средних значений параметров I(0) и Rg при титровании объединенной сыворотки (разведение в буфере 1:16) различными ПЭГ.
Для получения дополнительной информации о молекулярных механизмах взаимодействия ПЭГ с сывороточными белками на рис. 9 приведены графики рассчитанных значений параметра 1014*I(0)/Rg6, пропорционального среднему значению физического титра комплексов «ПЭГ-белки» в смесях сыворотки крови с ПЭГ.
