Фазы сердечного цикла. Что представляет собой рефрактерный период сердца? Определите какие электрические процессы возникают в сердечной мышце при ее деятельности и как они регистрируются с помощью э

Учебные материалы по биологии / Фазы сердечного цикла. Деятельность дыхательного центра. Процессы пищеварения / Фазы сердечного цикла. Что представляет собой рефрактерный период сердца? Определите какие электрические процессы возникают в сердечной мышце при ее деятельности и как они регистрируются с помощью э

Страница 7

сердечный кишечник секреция двигательный

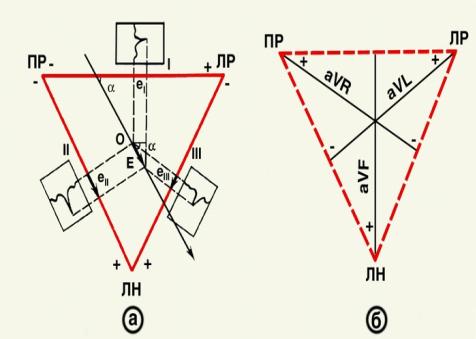

Рис. 2.Схемы отведений электрокардиограммы от конечностей

а - стандартные отведения (треугольник Эйнтховена); проекция интегрального вектора Е на ось отведения образуется при опускании на нее перпендикуляров из нулевой точки диполя (0) и из конца вектора Е; проекция нулевой точки разделяет каждую из осей отведения на положительный и отрицательный компоненты; ПР - правая рука, ЛР - левая рука, ЛН - левая нога, II, III, IIII - проекции вектора Е соответственно на оси отведения ПР - ЛР, ПР-ЛН и ЛР-ЛН (I, II и III отведения). Рядом с осями отведений схематически представлены ЭКГ. Угол и между вектором Е и осью I отведения определяет направление электрической оси сердца; б - схема расположения осей усиленных однополюсных отведений от конечностей; aVR, aVL aVF (сплошные линии): знаками + и - обозначены положительный и отрицательный полюса отведений.

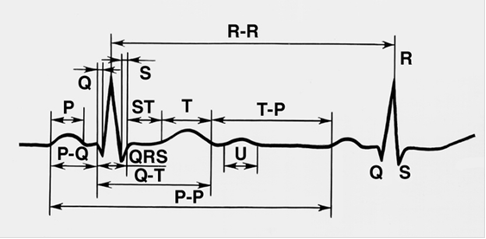

Рис. 3.Схематическое изображение нормальной электрокардиограммы

Р - зубец, отражающий ход распространения возбуждения по предсердиям; интервал Р-Q - время от начала возбуждения предсердий до начала возбуждения желудочков; интервал Q-Т - время электрической систолы желудочков, включающей распространение возбуждения по желудочкам сердца - комплекс QRS, сегмент RST и зубец Т; волна U, которая в норме наблюдается не всегда; R-R (Р-Р) - межцикловой интервал; Т-Р - диастолический интервал.

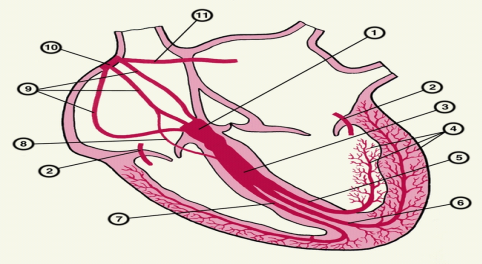

Рис. 4.Схематическое изображение центров автоматизма и проводящей системы сердца

1 - предсердно-желудочковый узел; 2 - дополнительные пути быстрого предсердно-желудочкового проведения (пучки Кента); 3 - пучок Гиса; 4 - мелкие разветвления и анастомозы левых ветвей пучка Гиса; 5 - левая задняя ветвь пучка Гиса; 6 - левая передняя ветвь пучка Гиса; 7 - правая ветвь пучка Гиса; 8 - дополнительный путь предсердно-желудочкового проведения - пучок Джеймса; 9 - межузловые пути быстрого проведения; 10 - синусно-предсердный узел; 11 - межпредсердный путь быстрого проведения (пучок Бахмана); ЛП - левое предсердие, ПП - правое предсердие, ЛЖ - левый желудочек, ПЖ - правый желудочек.
